Optimal Welding Parameter Recommendation

RSW Welding
Scheduler

최적 용접 조건을 추천하고 예상 너겟 직경과 전단인장강도를 용접 전에 확인하는 공정 설계 소프트웨어입니다.

기능 살펴보기
RSW Welding Scheduler의 용접 조건 설정과 품질 예측 화면

What is RSW Welding Scheduler?

저항 점 용접 조건 설정과
품질 예측을 하나의 소프트웨어로

01

Algorithm 기반의 저항 점 용접 최적 조건 설정 프로그램

02

완성차 및 부품사 생산라인 적용을 통해 검증된 용접 조건 설계 기술

03

Pre Pulse·Multi Pulse를 활용한 초고강도강 및 3·4겹 외판 용접 품질 개선

04

구조용 접착제(Weld Bond) 적용 영역의 최적 용접 조건 추천

05

용접 전 Nugget Diameter와 전단인장강도 예측

06

용접 장비 사양과 Gap 등 다양한 현장 변수 반영

Software Features

주요 기능과 적용 조건

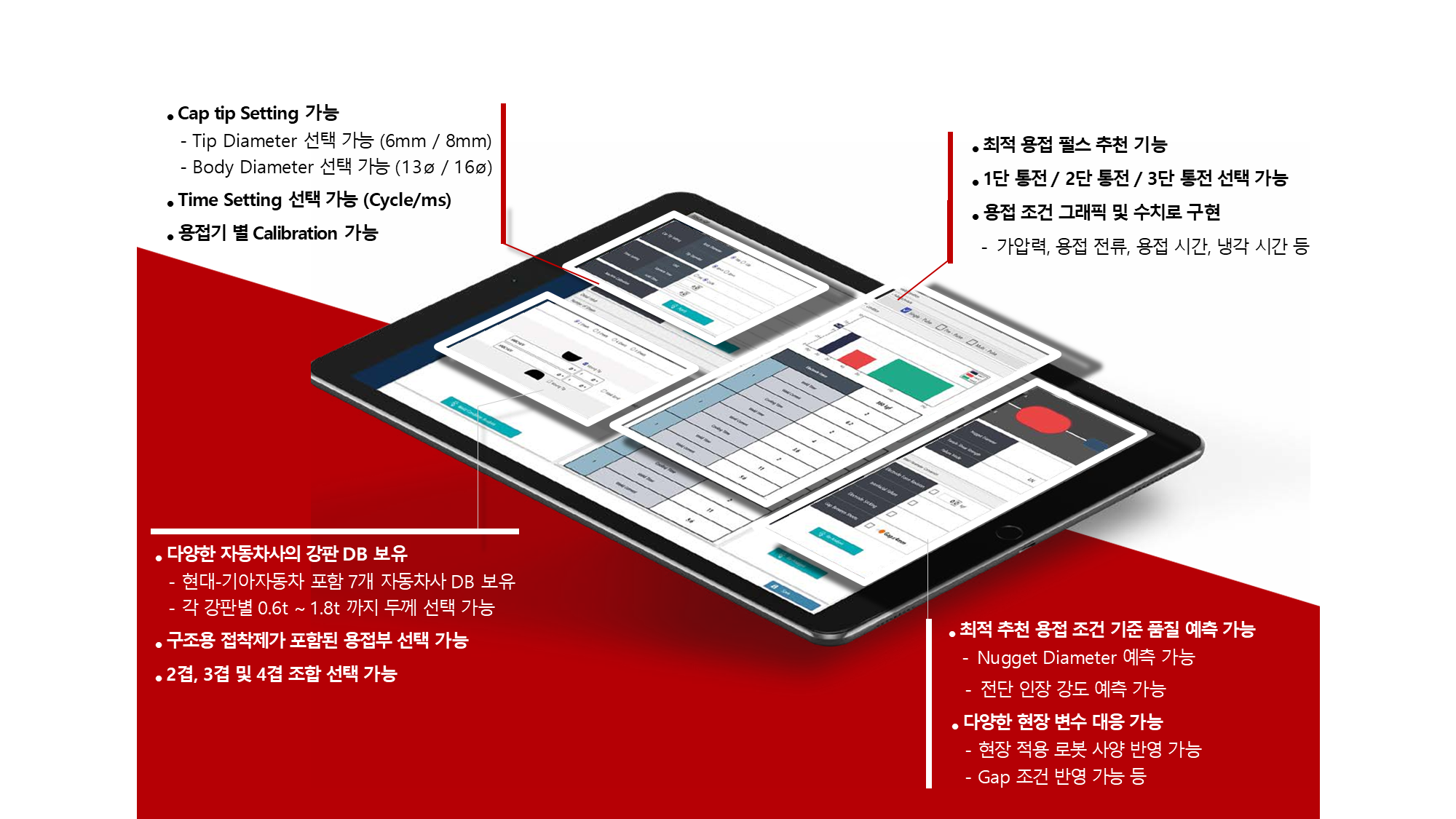

Cap tip, 판재 데이터베이스, 최적 용접 펄스, 품질 예측 및 현장 변수 대응 기능

Optimization Logic

스패터 직전의 최적 열입력 조건

Expulsion이 발생하지 않는 범위에서 전류와 시간을 최적화하고 단면·파괴 시험 기준을 만족하는 조건을 도출합니다.

LOW HEATOPTIMAL WINDOWEXPULSION

Current최적 전류

Weld Time최적 통전 시간

ResultButton Pull-out

Application Cases

품질 개선 사례

CASE 01 · 3 SHEETS

B-Pillar 용접부

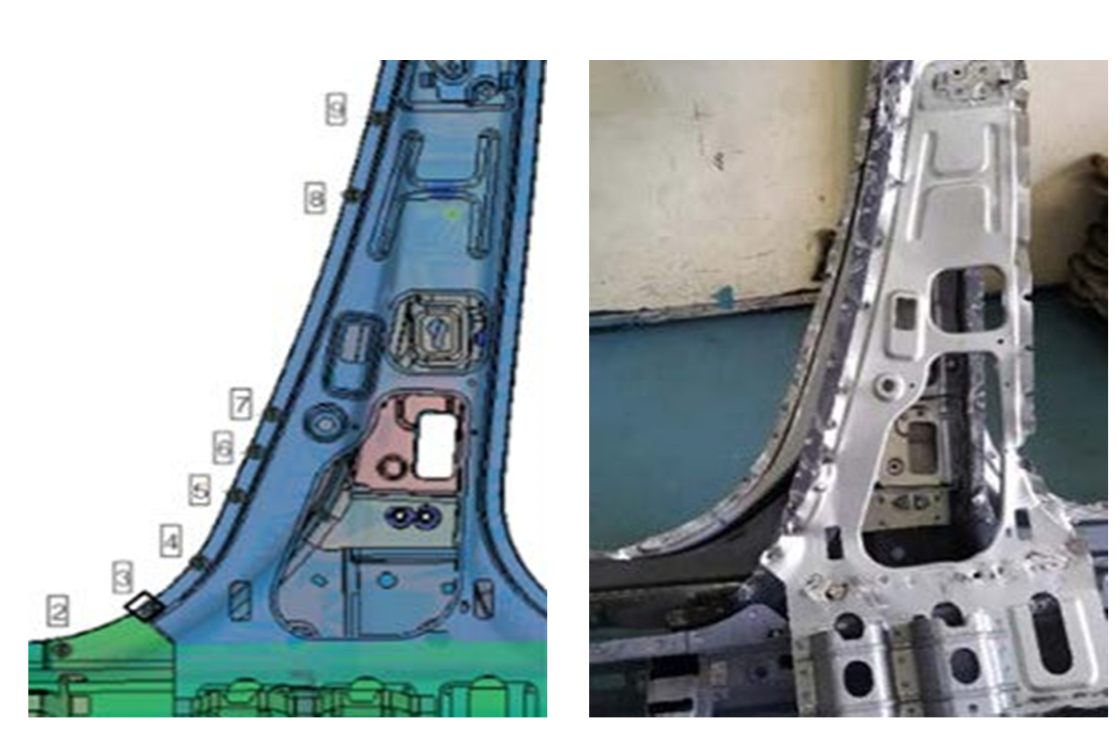

B-Pillar 부품의 설계 위치와 실제 부품 사진
판재 조합 (3겹)SGACEN0.7tSABC14701.8tSABC14701.1t
용접 시간
30 → 24 Cycle
개선 결과
스패터 감소 · 생산성 향상
CASE 02 · 4 SHEETS

외판 박판 조합

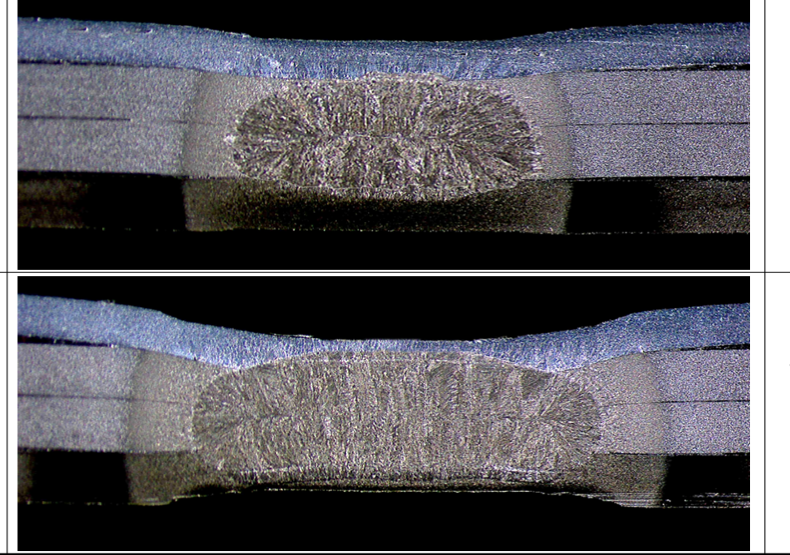

기존 조건과 개선 조건의 4겹 용접 단면 비교
판재 조합 (4겹)SGACUD0.65tSGAFC7801.0tSGAFC590_DP1.0tSABC14701.2t
기존 조건
외판 용입 불완전
개선 결과
ND 4.2mm · Button Pull-out
CASE 03 · WELD BOND

접착제 적용 3겹

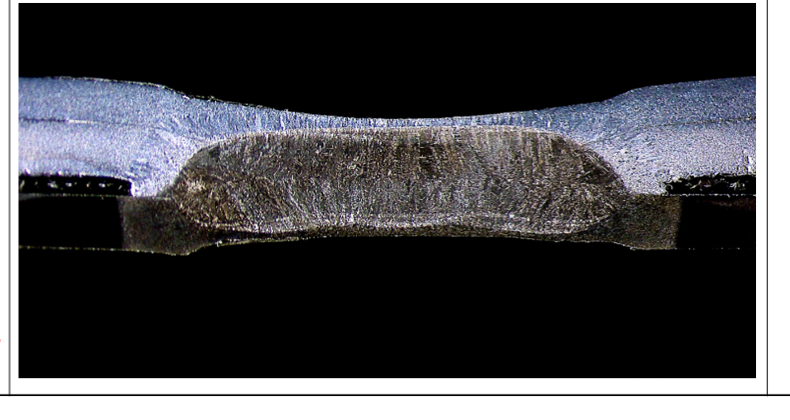

Weld Bond 적용 3겹 용접부 단면
판재 조합 (3겹)SGACUD0.8tWeld BondAdhesiveSGACC1.0tSABC14701.0t
적용 조건
구조용 접착제 포함
개선 결과
ND 4.3mm · 외판 용입 확보

Quality Prediction

너겟 직경과 전단인장강도 예측

2–4Sheet combinations
93%+전단인장강도 예측 정확도
Pre / MultiPulse recommendation
2 SHEETS · SIMILAR

5.61 mm

Measured 5.48 mm

2 SHEETS · DISSIMILAR

5.90 mm

Measured 5.63 mm

3 SHEETS

5.3 / 5.2 mm

Measured 5.52 / 5.48 mm

4 SHEETS

4.4 / 5.0 / 5.8 mm

Measured 4.1 / 5.2 / 5.33 mm

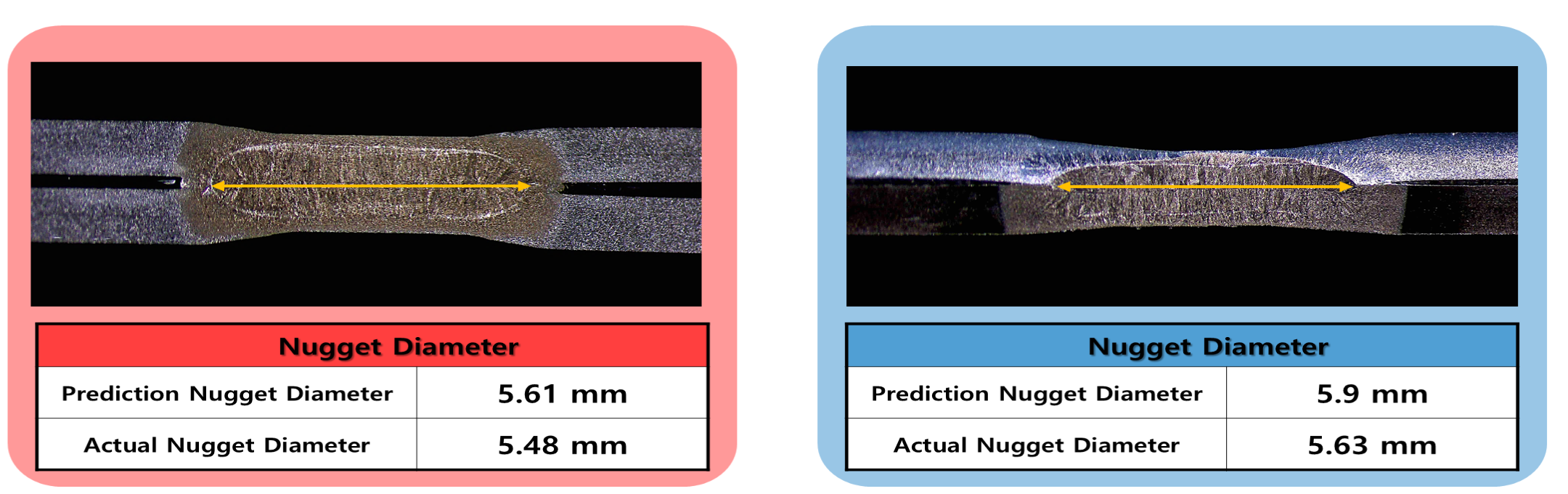

동종 및 이종 2겹 조합의 예측 너겟 직경과 실제 측정값 비교
2겹 조합 · 예측값과 실측값 비교

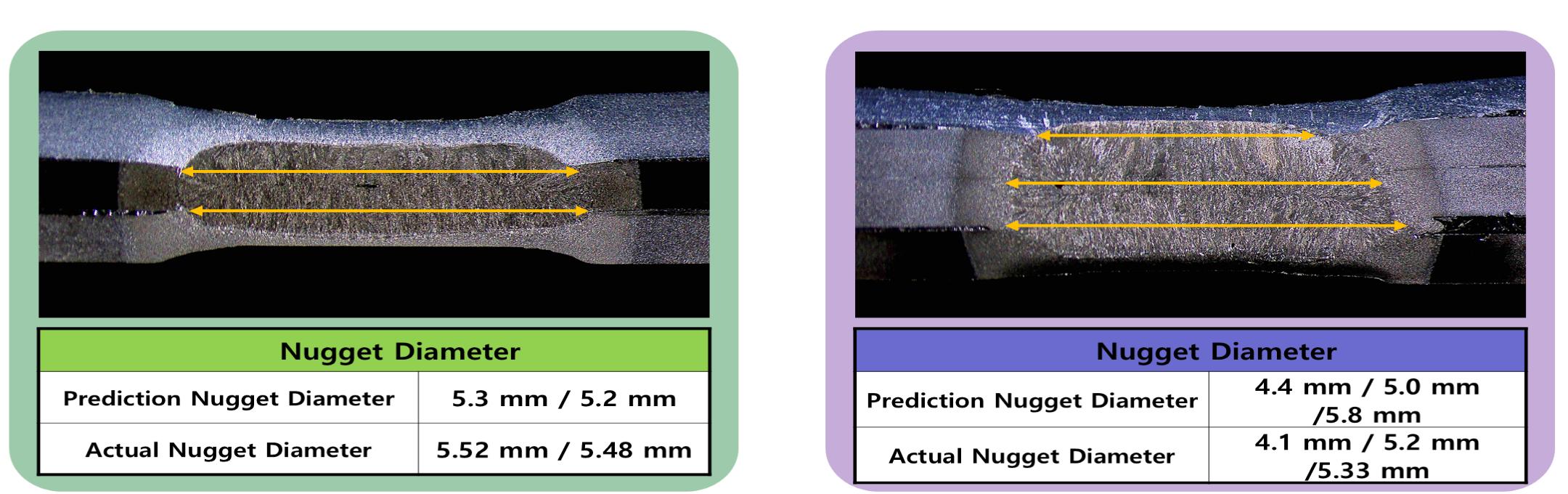

3겹 및 4겹 조합의 예측 너겟 직경과 실제 측정값 비교
3·4겹 조합 · 계면별 너겟 직경 비교

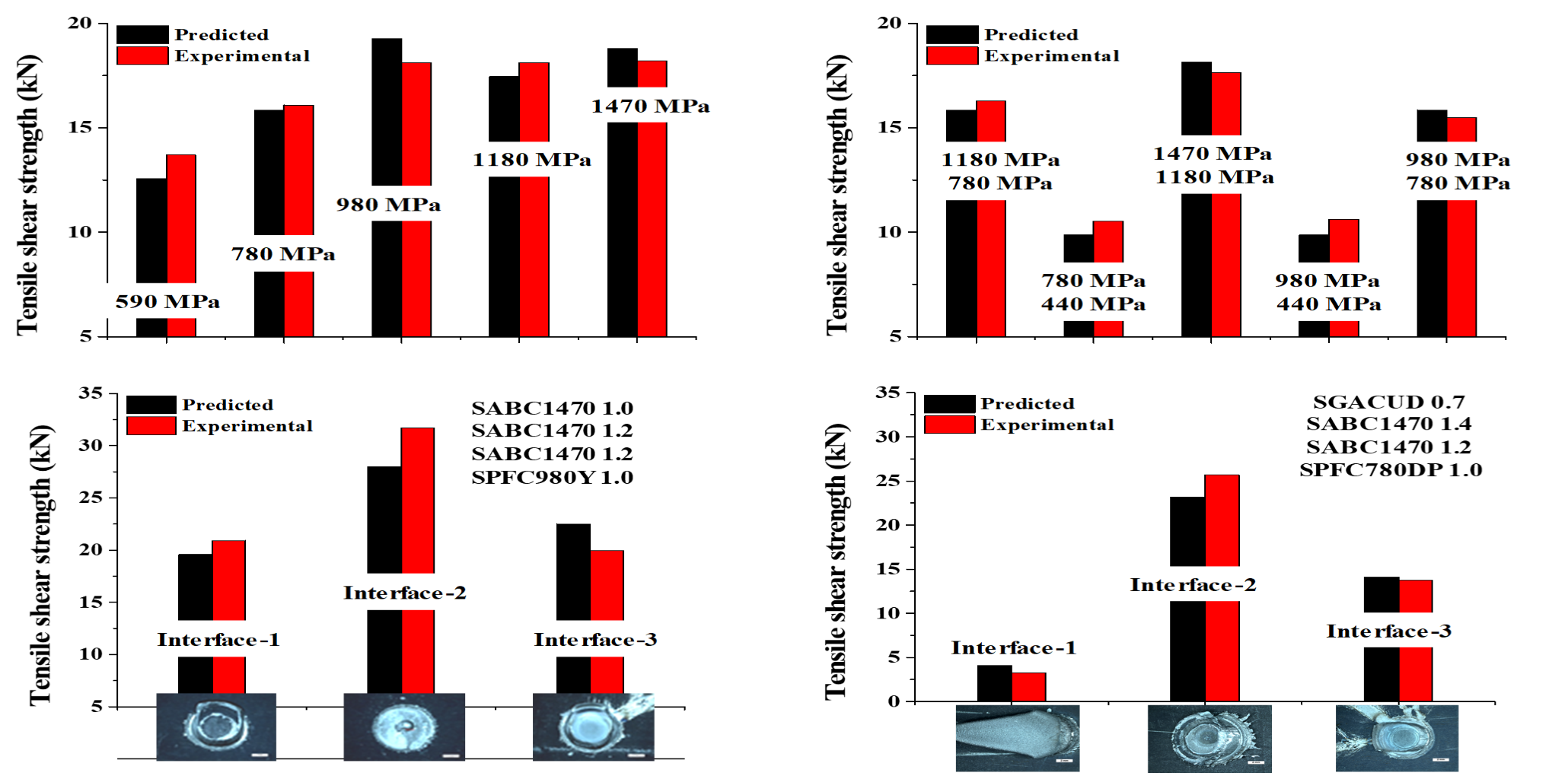

2겹부터 4겹 조합의 전단인장강도 예측값과 실험값 그래프
전단인장강도 · Predicted vs Experimental

용접 조건 설정을 더 빠르고 정확하게

현장 조건에 맞는 Scheduler 도입 방안을 안내합니다.

도입 문의
